Розберемо базову апаратну архітектуру сучасної гібридної СЕС. На прикладі типового інженерного рішення для СЕС від www.atmosfera.ua, провідної компанії, за підтримки якої свого часу запрацювали ще перші станції в Україні:

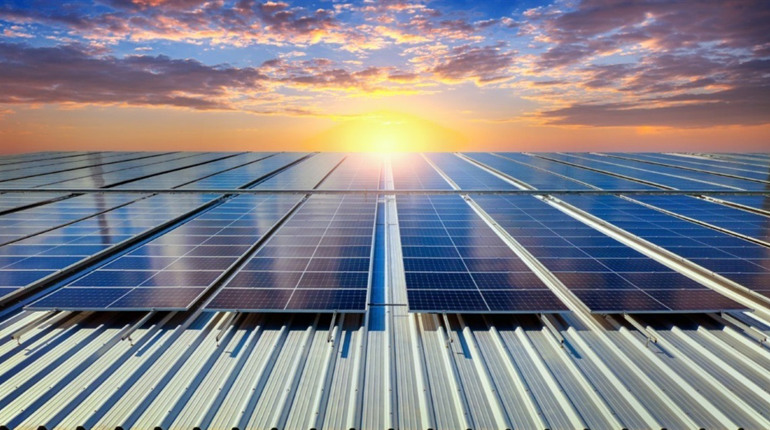

- Фотоелектричні модулі (масив генерації), первинне джерело енергії, яке перетворює сонячне випромінювання на постійний струм (DC). Сучасний промисловий та побутовий стандарт – це модулі на базі технологій N-type (наприклад, TOPCon або HJT) потужністю від 500 Вт. Їхня технічна перевага полягає у низькому температурному коефіцієнті: при нагріванні кристала влітку вони втрачають значно менше потужності, ніж панелі попередніх поколінь (PERC). Крім того, ці кристали зберігають вищу ефективність генерації при розсіяному світлі у похмурі дні.
- Гібридний інвертор (силовий вузол та контролер), що є ядром системи. Його базова функція – перетворення постійного струму (DC) від панелей та батарей на змінний струм (AC) із частотою 50 Гц для живлення об'єкта. У гібридній архітектурі інвертор також виконує роль маршрутизатора: він у режимі реального часу балансує навантаження, визначаючи, яку частку згенерованої енергії спрямувати на поточне споживання будівлі, яку на зарядку акумуляторів, а яку (за наявності дозволу) – віддати в зовнішню мережу.
- Акумуляторний блок (система накопичення) забезпечує автономність об'єкта під час відсутності генерації або при падінні зовнішньої мережі. Актуальним стандартом безпеки та довговічності є літій-залізо-фосфатні комірки (LiFePO4). Вони хімічно стабільні, не схильні до термічного розгону (займання) і витримують понад 6-8 тис. робочих циклів при глибині розряду до 90%. Це забезпечує розрахунковий термін експлуатації батарейного блоку на рівні 15 років без критичної втрати початкової ємності.
Баланс системи (BOS) забезпечує захисна автоматика та конструкції. це периферійні, але критично важливі елементи, що гарантують фізичну та електричну безпеку об'єкта.
Що також обов'язково входить в комплект?
Модулі тримають системи кріплень з анодованого алюмінію або оцинкованої сталі. Вони розраховуються інженерами під конкретні вітрові та снігові навантаження регіону, щоб гарантувати цілісність даху та масиву панелей протягом десятиліть.
Електрощитове обладнання охоплює автоматичні вимикачі, запобіжники та пристрої захисту от імпульсних перенапруг (ПЗІП) окремо для сторін постійного та змінного струму. Саме вони захищають дороге інверторне обладнання від коротких замикань та наведених струмів під час грози.
Для коректної роботи з мережею на ввідному кабелі встановлюється двонаправлений розумний лічильник (Smart Meter). Він фіксує перетікання енергії та дає інвертору команду миттєво обмежувати генерацію, якщо віддача струму назовні заборонена. Вся телеметрія збирається системою енергоменеджменту (EMS), що дозволяє власнику або сервісній компанії моніторити стан кожної фази, рівень заряду та статистику системи через хмарні сервіси.
